Brazo articulado hidráulico para soldadura SPH-605
Nuestra empresa tiene su sede en Tai'an, provincia de Shandong, China. Somos fabricantes de maquinaria con 15 años de experiencia. Hemos desarrollado con éxito brazos de soldadura con derechos de propiedad intelectual propios, así como equipos de elevación, plataformas elevadoras y componentes cortados con láser.
Brazo articulado hidráulico para soldadura SPH-605
Descripción del producto:
● Sistema de elevación con cilindro hidráulico de 5 toneladas
● Estructura de doble brazo de 6 m
● Capacidad de carga del soporte del alimentador de alambre: 80 kg
● El brazo principal gira 180°, el brazo secundario del alimentador de alambre gira 320°.
● Conexión de columna con rodamientos para una rotación más suave y una mayor vida útil
● Conducto de extracción de humos de soldadura opcional
Compatible con sistemas de alimentación de alambre Panasonic y de otras marcas líderes
El brazo hidráulico para soldadura SPH-605 es un dispositivo auxiliar de soldadura de alta resistencia diseñado para soportar alimentadores de alambre, antorchas de soldadura, cables y mangueras de gas, a la vez que mejora la organización del espacio de trabajo y la eficiencia de la soldadura. El SPH-605 incorpora un sistema de extracción de humos de soldadura, además de las especificaciones del SPH-505.
Con una estructura de doble brazo de 6 metros, el SPH-605 ofrece un amplio radio de operación para entornos de soldadura industriales exigentes. El mecanismo de elevación está accionado por un cilindro hidráulico de 5 toneladas, lo que proporciona un movimiento vertical estable y fiable incluso durante largos ciclos de producción.
Ventajas del brazo de soldadura hidráulica SPH-605
A diferencia de los brazos articulados de soldadura convencionales, la conexión entre el brazo principal y la columna utiliza una estructura de rodamientos de alta resistencia. Este diseño reduce significativamente la fricción, mejora la suavidad de rotación, aumenta la resistencia al desgaste y prolonga la vida útil del equipo. Opcionalmente, se puede instalar un conducto de extracción de polvo con un brazo flexible de 2 metros capaz de girar 360°, para recoger los humos de soldadura en tiempo real, mejorando así el entorno de trabajo y aumentando la seguridad.
Los brazos de soldadura tradicionales suelen sufrir desgaste en el punto de conexión entre el brazo y la columna debido a la rotación continua y las cargas pesadas. Con el tiempo, esto puede provocar una menor estabilidad, mayores costes de mantenimiento y una vida útil más corta.
Para hacer frente a estos desafíos, Xutai Machinery diseñó el SPH-605 con un sistema de rotación reforzado con soporte de cojinetes. En comparación con las estructuras de manguito tradicionales, el diseño de cojinetes proporciona un movimiento más suave, menor resistencia a la fricción y mayor durabilidad.
El potente cilindro hidráulico de 5 toneladas garantiza un rendimiento de elevación estable en condiciones industriales exigentes, reduciendo el esfuerzo del operario y manteniendo un posicionamiento preciso. Además, se ha instalado un sistema de extracción de polvo de alta eficiencia que recoge humos y polvo en tiempo real durante el proceso de soldadura, reduciendo así la propagación de gases nocivos y mejorando el ambiente del taller.

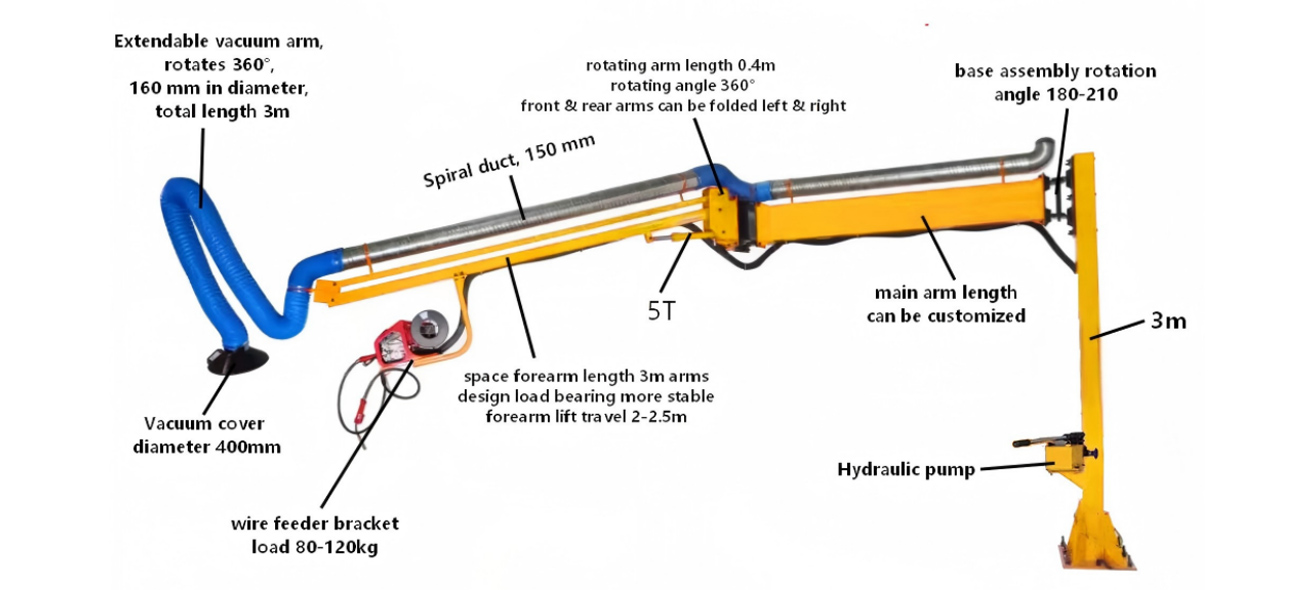

Especificaciones del XUTAI SPH-605
Método de elevación | Manual SPH
| |||||
Modelo | SPH-405 | SPH-505 | SPH-605 | SPH-705 | SPH-825 | SPH-905 |
Marca | XUTAI | |||||
Carga máxima (kg) | 80 | |||||
Longitud total (mm) | 4170 | 5020 | 6020 | 7070 | 8020 | 9120 |
Longitud de rotación (mm) | 2500 | 2500 | 3060 | 3060 | 3060 | 3060 |
Altura de la meseta (mm) | Aproximadamente 3 metros
| |||||
Altura de elevación (mm) | Aproximadamente 2 metros
| |||||
Peso propio (kg) | 106 | 133 | 165 | 195 | 205 | 255 |
Dispositivo de elevación
| Control hidráulico | |||||
Longitud de la tubería de petróleo a alta presión (m) | 4 metros | 5 metros | 6 metros | 7 metros | 8 metros | 9 metros |
Ángulo intermedio del brazo giratorio | 320° | |||||
Ángulo de rotación horizontal del brazo posterior | 180° | |||||
Brazo de vacío flexible | Longitud: 2 metros | |||||
Diámetro de la boca de la tapa de vacío | 400 mm | |||||
Características del producto
● Sistema de cilindro hidráulico de 5 toneladas
El sistema de elevación hidráulica funciona mediante un cilindro de alta resistencia de 5 toneladas, que proporciona un ajuste vertical suave, estable y fiable para las operaciones de soldadura.
● Radio de trabajo de 6 metros
El diseño de doble brazo proporciona un radio de trabajo de hasta 6 metros, cubriendo grandes áreas de soldadura y reduciendo el tiempo de reubicación del equipo.
● Rotación del brazo principal de 180°
El brazo principal gira 180° horizontalmente, lo que permite a los operarios acceder a múltiples posiciones de soldadura de forma eficiente.
● Rotación del brazo alimentador de alambre de 320°
El brazo giratorio permite una rotación de 320°, lo que proporciona una flexibilidad excepcional para tareas de soldadura complejas.
● Estructura de soporte de alta resistencia
La conexión entre el brazo principal y la columna utiliza cojinetes de grado industrial en lugar de los manguitos de fricción tradicionales.
Los beneficios incluyen:
• Menor desgaste
· Rotación más suave
• Mayor estabilidad de carga
• Menores requisitos de mantenimiento
• Mayor vida útil
● Sistema de extracción de polvo de alta eficiencia para un mejor ambiente de trabajo.
Equipada con un sistema de extracción de polvo, recoge y trata eficazmente los humos y gases nocivos generados durante la soldadura, mejorando así el entorno de trabajo.
● Capacidad del alimentador de alambre: 80 kg
El soporte reforzado para el alimentador de alambre soporta de forma segura hasta 80 kg de equipos y accesorios de soldadura.
● Menor intensidad de trabajo
Los operarios pueden reposicionar rápidamente los equipos de soldadura sin tener que arrastrar manualmente los alimentadores de alambre, los cables y las mangueras.
Opciones de instalación
El brazo de soldadura hidráulico SPH-605 se puede instalar mediante dos métodos, según las necesidades del taller.
● Instalación de columna montada en el suelo
El diseño de columna independiente permite una colocación flexible y no depende de las estructuras de edificios existentes.
● Instalación de vigas de acero
El brazo articulado se puede montar directamente sobre las vigas de acero del taller, lo que ahorra un valioso espacio en el suelo y maximiza la utilización del área de producción.
Ambas opciones garantizan un funcionamiento estable y un rendimiento fiable en entornos industriales.
Personalización de color
● Los brazos de soldadura de Xutai Machinery se terminan mediante un proceso de recubrimiento en polvo electrostático puro.
● Estamos disponibles en una gama de colores que incluyen amarillo, naranja y verde.
● Si necesita otros colores, simplemente facilítenos el código de color correspondiente y los fabricaremos según sus especificaciones.
¿Cómo se comprueba la capacidad de carga?
1. Prueba de carga estática
El SPH-605 se instala y prueba utilizando pesas calibradas.
Secuencia de prueba:
· Carga nominal
· 125 % de carga nominal
· 150 % de carga nominal
Cada nivel de carga se mantiene durante 10 a 30 minutos.
Requisitos de inspección:
· Sin deformación estructural
• Sin grietas en la soldadura
• Sin ruido anormal
• No hay desplazamiento permanente
2. Prueba de funcionamiento dinámico
En condiciones de carga nominal, el SPH-605 realiza repetidamente las siguientes funciones:
• Elevación y descenso hidráulicos
· Rotación del brazo principal de 180°
· Rotación del brazo secundario de 320°
• Ciclos de funcionamiento de arranque y parada
Tras una hora de funcionamiento continuo, el equipo debe mostrar:
• Sin anomalías de vibración
• No hay componentes sueltos
• Sin grietas por fatiga
• Sin daños estructurales
Los productos que superan todas las pruebas reciben un certificado de calidad antes de su envío.
Escenarios de aplicación
El brazo de soldadura hidráulico SPH-605 se utiliza ampliamente en:
· Industria de la construcción naval
• Fabricación de estructuras de acero
Fabricación de recipientes a presión
· Producción de maquinaria pesada
· Fabricación de grúas
• Producción de equipos de construcción
• Talleres de fabricación de metales
• Líneas de producción de soldadura industrial
Su amplio rango de funcionamiento y su diseño hidráulico de alta resistencia lo hacen ideal para operaciones de soldadura continuas y entornos de alta producción.
¿Por qué elegir el brazo de soldadura hidráulico XUTAI SPH-605?
Con más de 15 años de experiencia en la fabricación de equipos auxiliares para soldadura, Xutai Machinery desarrolla continuamente soluciones innovadoras para talleres de soldadura industrial.
El SPH-605 combina:
● Potente tecnología de elevación hidráulica de 5 toneladas
● Filtra eficazmente los humos de soldadura para salvaguardar la calidad del aire en el taller.
● Amplia cobertura de trabajo de 6 metros
● Alta durabilidad y resistencia al desgaste
● Opciones de instalación flexibles
● Servicios de fabricación a medida
Al reducir el movimiento de equipos, mejorar la organización del espacio de trabajo y aumentar la eficiencia de la soldadura, la SPH-605 ayuda a los fabricantes a reducir los costos laborales y lograr una mayor productividad.
Elija el brazo articulado hidráulico para soldadura XUTAI SPH-605 para obtener una solución de estación de trabajo de soldadura más segura, eficiente y fiable.
