Las plumas de soldadura tradicionales presentan inestabilidad durante el vuelo estacionario. Xutai Machinery ha desarrollado de forma independiente un sistema hidráulico de nueva generación que utiliza un cilindro hidráulico de 5 toneladas para proporcionar un control de movimiento suave y preciso. El diseño de doble brazo permite un ajuste multiángulo y multidireccional para adaptarse a escenarios de soldadura complejos.

Tras esta mejora, el soporte de alimentación de alambre ahora tiene una capacidad de carga de 80 a 120 kg, lo que garantiza un vuelo estacionario estable de la pluma de soldadura hidráulica SPH-505 y evita que el brazo delantero se balancee o se desvíe de su trayectoria debido a un desequilibrio durante el proceso de soldadura.

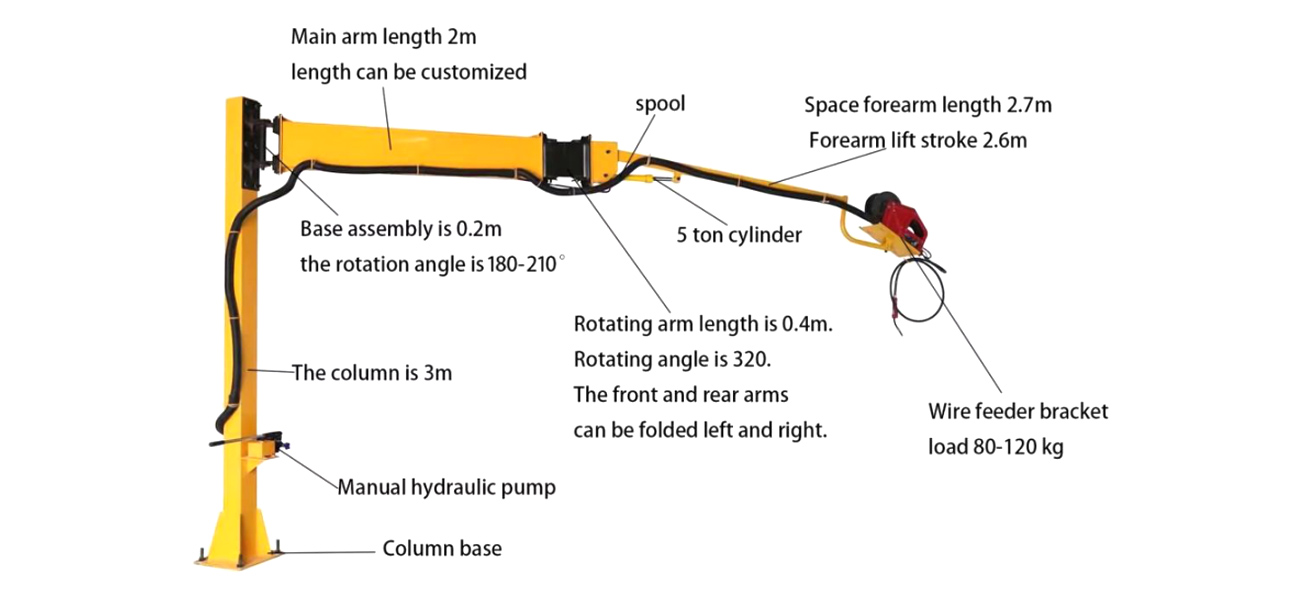

● Diseño de elevación hidráulica

Equipado con un cilindro hidráulico de 5 toneladas para una alta capacidad de carga.

● Estructura de doble brazo

El brazo principal y el alimentador de alambre se pliegan hacia adentro, a la izquierda y a la derecha, para un almacenamiento compacto.

● Radio de trabajo ampliado

Con una longitud de brazo de 5 a 6,5 metros, ofrece una amplia área de cobertura para satisfacer las necesidades de la mayoría de los puestos de trabajo de soldadura.

● Rotación de 320°

El brazo alimentador de alambre puede girar 320° y es ajustable hidráulicamente, lo que garantiza un funcionamiento flexible y cómodo.

● Estructura estable

El diseño con una relación de longitud de pluma de 3:2 garantiza una mayor estabilidad.

● Sistema centralizado de alimentación de alambre suspendido

El alimentador de alambre, los cables, los conductores y las mangueras de aire están montados en la pluma. Esto evita que los cables se enreden en el suelo, reduce el desgaste de los cables y el riesgo de tropiezos, y mejora la seguridad en la obra.

Brazo de soldadura hidráulico SPH-505, con opciones de instalación flexibles:

Columnas personalizadas montadas en el suelo o instalación sobre vigas o paredes de acero dentro de un taller con estructura de acero.

● Instalación de columna fijada al suelo: La columna se fija al suelo mediante pernos, lo que permite un posicionamiento flexible según la ubicación de la estación de soldadura;

● Instalación en vigas de acero del taller: La unidad se monta directamente sobre las vigas de acero de la estructura del taller, lo que permite ahorrar espacio y mejorar la utilización de las instalaciones de la fábrica.

Ambos métodos de instalación garantizan el funcionamiento estable del brazo de soldadura, cumpliendo con los requisitos de diversas líneas de producción y estaciones de trabajo de soldadura.

● Los brazos de soldadura de Xutai Machinery se terminan mediante un proceso de recubrimiento en polvo electrostático puro.

● Estamos disponibles en una gama de colores que incluyen amarillo, naranja y verde.

● Si necesita otros colores, simplemente facilítenos el código de color correspondiente y los fabricaremos según sus especificaciones.

¿Cómo se prueba la capacidad de carga del brazo de soldadura hidráulico SPH-505?

1. Prueba de carga estática

Instale la pluma de soldadura hidráulica SPH-505 en su posición, coloque el conjunto de contrapesos estándar y aplique cargas por etapas, desde la carga nominal hasta 1,25 veces la carga nominal y luego hasta 1,5 veces la carga nominal, dejando que la estructura permanezca en pie durante 10 a 30 minutos.

Observación: No se observa deformación plástica, ni grietas en las soldaduras, ni deformación estructural, ni ruidos anormales.

Si después de 30 minutos no se cumple ninguna de las condiciones anteriores, se considera que el producto ha superado la prueba.

2. Prueba dinámica

La pluma de soldadura hidráulica SPH-505 se eleva y desciende repetidamente bajo carga nominal, con la pluma principal girando 180° y el brazo alimentador de alambre girando 320°, y se somete a ciclos de arranque y parada. Verifique si hay vibraciones, holgura o grietas por fatiga. Si no se presenta ninguno de los problemas anteriores durante una hora de prueba dinámica, se considera que el producto ha superado la inspección.

3. Una vez que las pruebas estáticas y dinámicas anteriores cumplen con los criterios de aceptación, el departamento de control de calidad coloca las etiquetas y un certificado de conformidad, y el producto se autoriza para su distribución en el mercado.

El brazo de soldadura hidráulico Xutai Machinery SPH-505 se utiliza ampliamente en:

● La industria de fabricación y procesamiento de contenedores de residuos

● La fabricación de equipos de elevación

● Soldadura de maquinaria de construcción como excavadoras

● La fabricación de vehículos como autobuses y camiones.

● La fabricación de maquinaria agrícola como tractores

● La fabricación de equipos de minería

Con una amplia experiencia en el campo de los equipos auxiliares de soldadura, el brazo hidráulico de soldadura SPH-505 ofrece mucho más que un simple conjunto de accesorios; mejora la eficiencia de la soldadura, optimiza la gestión del taller y mejora el entorno de trabajo. En comparación con los alimentadores de alambre tradicionales montados en el suelo y los métodos de arrastre de cable, el SPH-505 ofrece ventajas significativas en términos de aprovechamiento del espacio, gestión de la seguridad y facilidad de uso.
