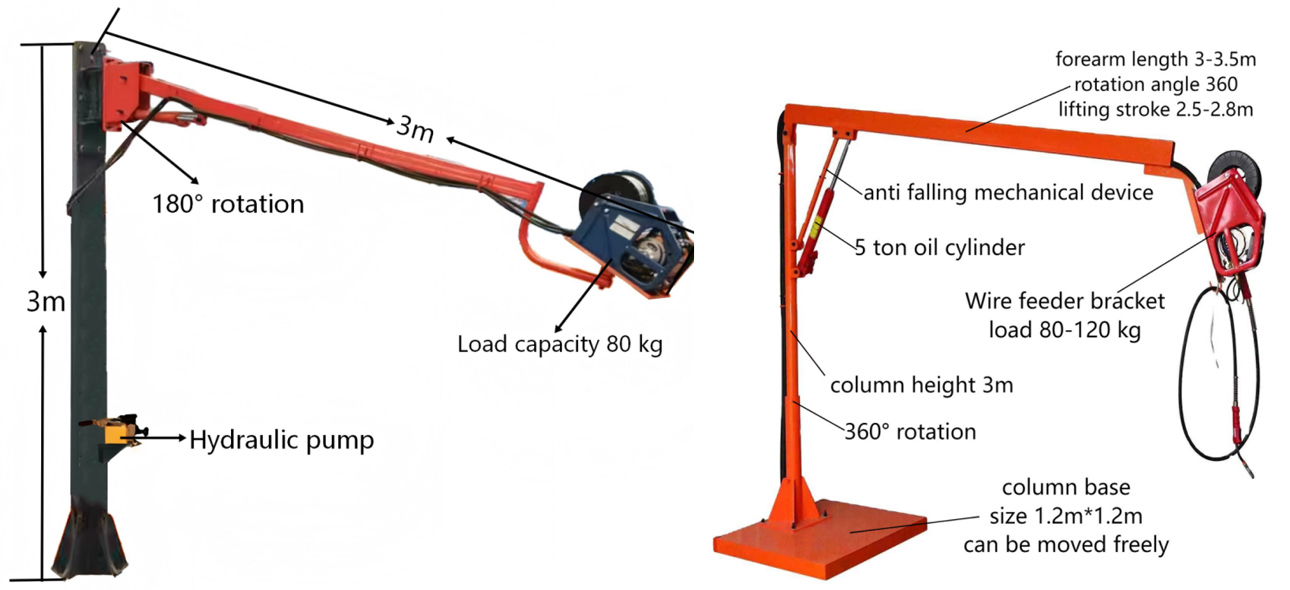

El brazo hidráulico para soldadura SPH-305 (también conocido como brazo de soldadura o brazo para alimentador de alambre) es un dispositivo auxiliar diseñado específicamente para estaciones de soldadura. Se utiliza principalmente para suspender alimentadores de alambre, antorchas, cables y mangueras de aire. Con un diseño de un solo brazo de 3 metros, el brazo principal permite una rotación horizontal de 180° y está equipado con un sistema de elevación hidráulica que permite un ajuste de altura flexible según las necesidades de soldadura. Es ideal para entornos de soldadura con piezas pequeñas y espacio de trabajo limitado. El soporte del alimentador de alambre tiene una capacidad de carga de 80 kg. El diseño integrado del alimentador de alambre reduce eficazmente el enredo de cables en el suelo y la necesidad de manipulación frecuente, lo que mejora significativamente la comodidad de las operaciones de soldadura y mantiene un taller ordenado.

Durante un uso prolongado, los brazos hidráulicos para soldadura tradicionales son propensos a sufrir problemas como daños en los componentes resistentes al desgaste, agrietamiento de la base o aflojamiento estructural debido a la fricción frecuente entre el brazo principal y la base, lo que afecta la vida útil y la estabilidad operativa del equipo.

Para afrontar este reto del sector, Xutai Machinery ha desarrollado de forma independiente un manguito de alta presión y resistente al desgaste. Tras someterse a rigurosas pruebas de compresión dinámica de 24 horas, ofrece una excelente resistencia al desgaste y a la compresión, reduciendo eficazmente el desgaste causado por la fricción prolongada. Gracias a esta mejora, el brazo principal gira con mayor suavidad y estabilidad, manteniendo un rendimiento óptimo incluso en entornos de soldadura de alta frecuencia. Esto reduce los costes de mantenimiento del equipo y prolonga la vida útil de toda la máquina.

● Sistema de elevación hidráulica

Gracias a su sistema de accionamiento hidráulico, la altura de la pluma se puede ajustar según la posición de soldadura, lo que facilita enormemente su manejo.

● Radio de trabajo de 3 metros

Con un diseño de brazo único de 3 metros, cubre estaciones de trabajo de soldadura estándar y es adecuado para entornos de soldadura con espacio limitado.

● Rotación horizontal de 180°

El brazo principal permite una rotación manual de 180°, lo que posibilita un ajuste flexible del rango de trabajo de soldadura y mejora la cobertura de la estación de trabajo.

● Soporte para alimentador de alambre con capacidad de carga de 80 kg

El soporte del alimentador de alambre tiene una capacidad de carga de 80 kg, lo que proporciona un apoyo estable para el alimentador de alambre y los accesorios de soldadura relacionados.

● Estructura de manguito resistente al desgaste de alta presión

Los puntos de conexión del brazo principal utilizan manguitos patentados de alta presión y resistentes al desgaste, lo que reduce eficazmente el desgaste por fricción y prolonga la vida útil del equipo.

● Reducción del tiempo de inactividad no relacionado con la soldadura

Elimina la necesidad de reposicionar con frecuencia el alimentador de alambre para ajustar la posición de soldadura, lo que reduce la intensidad del trabajo y mejora la eficiencia operativa.

● Adecuado para puestos de trabajo con espacio reducido

Totalmente adaptado a entornos de producción con espacio limitado, como la metalurgia, la fabricación de equipos de defensa civil, la producción mecánica y la soldadura de piezas pequeñas.

El brazo de soldadura hidráulica SPH-305 ofrece dos opciones de montaje: sobre columna o sobre viga de acero en la pared del taller. Estas opciones se pueden seleccionar de forma flexible según la estructura del taller y las necesidades de producción.

● La instalación montada sobre columna utiliza una estructura de soporte de columna que se apoya en el suelo, la cual no depende de la distribución del taller y puede ubicarse de forma flexible en diversas áreas de soldadura;

● Por otro lado, la instalación de montaje en pared sobre vigas de acero para talleres utiliza estructuras o vigas de acero existentes para su fijación, sin requerir espacio en el suelo y ayudando a optimizar la distribución del equipo a la vez que mejora la utilización del espacio del taller.

Independientemente del método de instalación elegido, el brazo de soldadura hidráulico SPH-305 garantiza un funcionamiento fluido, proporcionando un soporte fiable para diferentes estaciones de soldadura y líneas de producción.

● Los brazos de soldadura de Xutai Machinery se terminan mediante un proceso de recubrimiento en polvo electrostático puro.

● Estamos disponibles en una gama de colores que incluyen amarillo, naranja y verde.

● Si necesita otros colores, simplemente facilítenos el código de color correspondiente y los fabricaremos según sus especificaciones.

¿Cómo se prueba la capacidad de carga del brazo de soldadura hidráulica SPH-305?

1. Prueba de carga estática

Instale la pluma de soldadura hidráulica SPH-305 en su posición, coloque el conjunto de peso estándar y aplique cargas por etapas, desde la carga nominal hasta 1,25 veces la carga nominal y luego hasta 1,5 veces la carga nominal, dejando que la estructura se mantenga en pie durante 10 a 30 minutos.

Observación: No se observa deformación plástica, ni grietas en las soldaduras, ni deformación estructural, ni ruidos anormales.

Si después de 30 minutos no se cumple ninguna de las condiciones anteriores, se considera que el producto ha superado la prueba.

2. Prueba dinámica

El brazo de soldadura hidráulico SPH-305 se eleva y desciende repetidamente, se gira 180° y se arranca y detiene bajo la carga nominal para comprobar si hay vibraciones, holgura o grietas por fatiga. Si no se presenta ninguno de estos problemas durante una hora de prueba dinámica, se considera que el producto ha superado la inspección.

3. Una vez que las pruebas estáticas y dinámicas anteriores cumplen con los criterios de aceptación, el departamento de control de calidad coloca las etiquetas y un certificado de conformidad, y el producto se lanza al mercado.

El brazo de soldadura hidráulico Xutai Machinery SPH-305 se utiliza ampliamente en:

● Soldadura de componentes estructurales de acero

● Fabricación de recipientes a presión

● Estaciones de soldadura para componentes estructurales de chapa metálica, piezas mecánicas, etc.

● Soldadura por lotes de equipos de maquinaria vial, como chasis y tolvas.

● Soldadura de equipos de extracción de polvo y accesorios para conductos de ventilación.

● Soldadura por lotes de estructuras de tubos de acero para equipos de fitness

● Talleres de procesamiento de componentes estructurales metálicos

Es especialmente adecuado para escenarios de soldadura que implican grandes lotes y largas series de producción continuas, lo que ayuda a mejorar la eficiencia de la producción y el flujo de trabajo del taller.

Durante 15 años, Xutai Machinery se ha mantenido comprometida con la innovación tecnológica y la mejora continua de sus productos. Gracias a nuestros manguitos resistentes al desgaste de alta presión, desarrollados internamente, un sistema de elevación hidráulica maduro y estable, y un riguroso control de calidad, hemos mejorado continuamente el rendimiento del brazo de soldadura hidráulica SPH-305.

Además, Xutai Machinery puede proporcionar soluciones profesionales personalizadas adaptadas a las necesidades específicas de los clientes, ayudando a las empresas a optimizar los procesos de soldadura, mejorar la eficiencia de la producción, reducir la intensidad de la mano de obra y lograr una gestión más eficiente de la producción de soldadura.
