Para solucionar los problemas comunes de las plumas de soldadura tradicionales con resorte —como la disminución de la fuerza del resorte, el menor rendimiento de equilibrio y la estabilidad insuficiente durante el uso— Xutai Machinery ha desarrollado de forma independiente un sistema de equilibrado. Este sistema utiliza alambre de acero reforzado y materiales de alta resistencia, lo que le confiere una excelente tenacidad y una resistencia a la fatiga superior, garantizando que se mantenga resistente al aflojamiento y la deformación incluso tras un uso prolongado y repetitivo.

El sistema de resortes optimizado mantiene una distribución de carga equilibrada a lo largo de la pluma, lo que permite un vuelo estacionario suave y un ascenso y descenso sin interrupciones, reduciendo así la oscilación del equipo y mejorando la precisión de las operaciones de soldadura. Además, la estructura de la pluma de dos secciones, combinada con una capacidad de rotación horizontal de 320°, proporciona al equipo una mayor cobertura de la estación de trabajo, lo que aumenta aún más la eficiencia de la producción de soldadura.

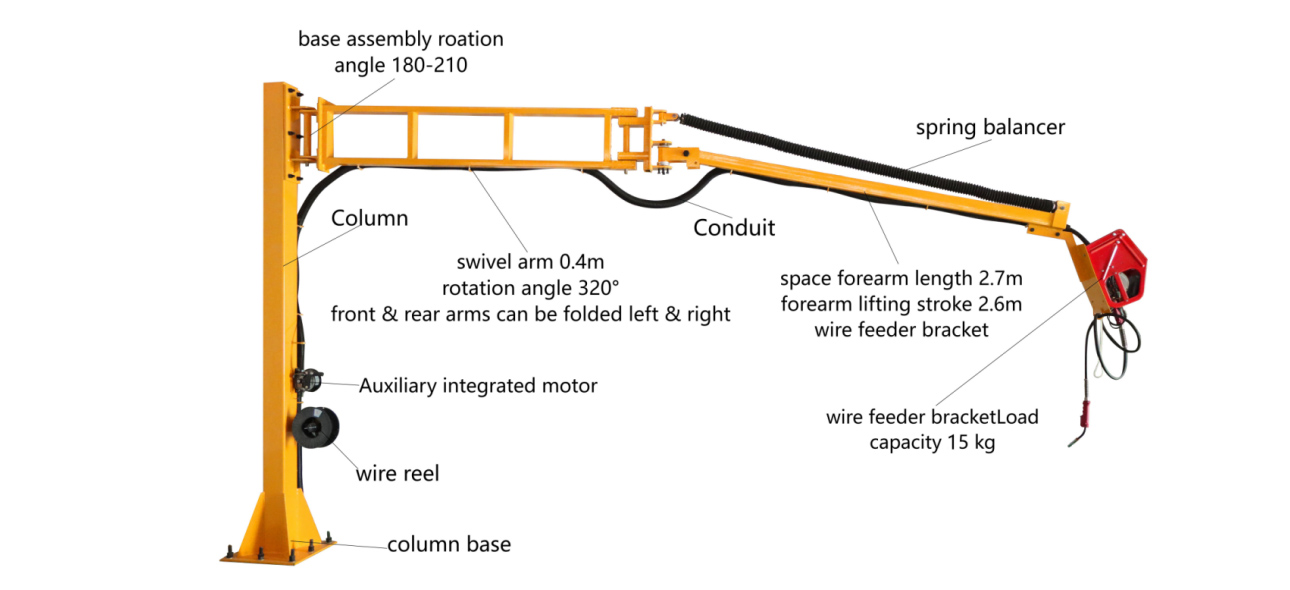

● Estructura de brazo de dos secciones de 5 metros

Gracias a su diseño de brazo de dos secciones, la longitud total del brazo alcanza los 5 metros, lo que proporciona un rango de trabajo más amplio y satisface las necesidades de piezas de trabajo grandes y estaciones de soldadura de gran envergadura.

● Sistema de equilibrado de resortes de alta resistencia

Equipado con un sistema de equilibrio patentado fabricado con materiales elásticos de alta resistencia, ofrece un rebote preciso y un funcionamiento estable, con un riesgo mínimo de fatiga o deformación incluso después de un uso prolongado.

● Funcionamiento con rotación multiángulo

El brazo alimentador de alambre puede girar horizontalmente 320°, mientras que la conexión entre el brazo principal y la columna permite una rotación de 180°, lo que posibilita una cobertura flexible de una gama más amplia de áreas de soldadura.

● Compatible con alambre de soldadura de barril

Permite el uso de alambre de soldadura en barril, reduciendo la frecuencia de cambio de bobinas de alambre y satisfaciendo las exigencias de una producción de soldadura continua y prolongada.

● Soporte para alimentador de alambre con capacidad de carga de 15 kg

El soporte de alta resistencia para el alimentador de alambre está diseñado con una capacidad de carga nominal de 15 kg, lo que proporciona un soporte estable para el alimentador de alambre y los cables de soldadura asociados.

● Menor intensidad de trabajo

El alimentador de alambre, los cables de soldadura y las mangueras de gas se gestionan mediante un sistema de suspensión centralizado, lo que elimina la necesidad de manipular los equipos con frecuencia y reduce la intensidad del trabajo.

● Mayor eficiencia de soldadura

La disposición optimizada de los equipos reduce el tiempo de las operaciones auxiliares, mejorando la continuidad de la soldadura y la eficiencia general de la producción.

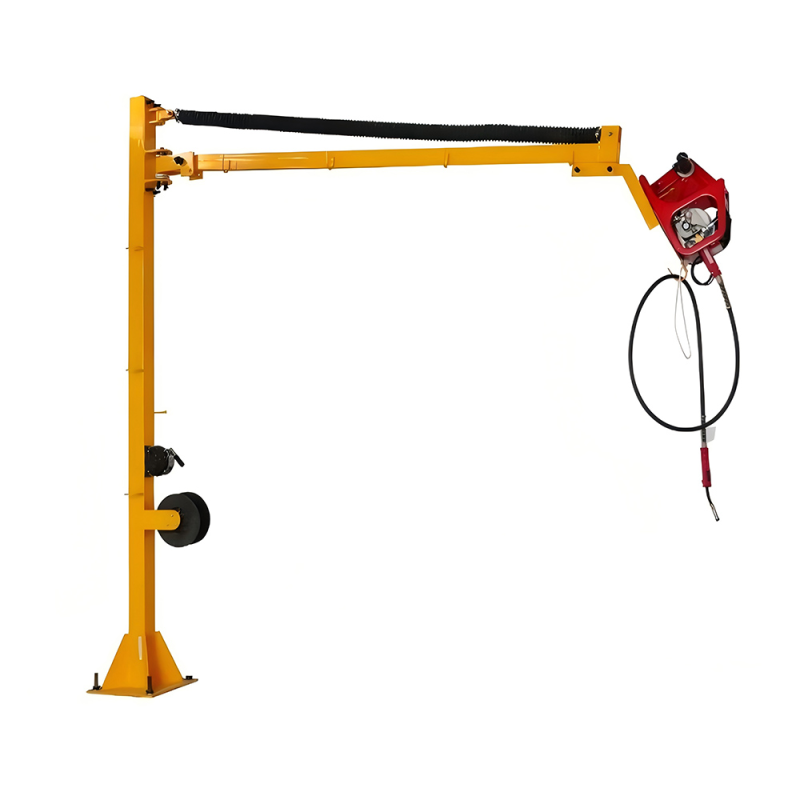

El brazo de soldadura por resorte SPT-505 admite dos métodos de montaje: montaje en columna y montaje en viga, lo que permite una selección flexible en función de las condiciones estructurales del taller y los requisitos de producción reales.

● La instalación montada sobre columnas utiliza una estructura de soporte de columna independiente, lo que elimina la necesidad de depender de las vigas de acero del taller y permite una planificación flexible del área de trabajo de soldadura;

● El montaje en vigas de acero consiste en fijar el equipo a las vigas o estructura de acero del taller, aprovechando al máximo el espacio vertical y reduciendo la superficie necesaria en el suelo. Este método es adecuado para talleres de soldadura con espacio limitado, pasillos estrechos o donde la instalación en el suelo no es práctica.

Independientemente del método de instalación elegido, el brazo de soldadura con resorte SPT-505 mantiene un funcionamiento estable y aprovecha al máximo la amplia cobertura que proporciona su brazo de dos secciones de 5 metros, ofreciendo a las empresas una solución de soporte de soldadura eficiente y que ahorra mano de obra.

● Los brazos de soldadura de Xutai Machinery se terminan mediante un proceso de recubrimiento en polvo electrostático puro.

● Estamos disponibles en una gama de colores que incluyen amarillo, naranja y verde.

● Si necesita otros colores, simplemente facilítenos el código de color correspondiente y los fabricaremos según sus especificaciones.

¿Cómo se prueba la capacidad de carga del brazo de soldadura con resorte SPT-505?

1. Prueba de carga estática (la más crítica)

Instale el brazo de soldadura de resorte SPT-505 en su posición, coloque el conjunto de peso estándar y aplique cargas por etapas, desde la carga nominal hasta 1,25 veces la carga nominal y luego hasta 1,5 veces la carga nominal, dejando que la estructura se mantenga en pie durante 10 a 30 minutos.

Observación: No se observa deformación plástica, ni grietas en las soldaduras, ni deformación estructural, ni ruidos anormales.

Si no se observa ninguna de las condiciones anteriores después de 30 minutos, el producto se considera conforme.

2. Prueba dinámica

El brazo de soldadura por resorte SPT-505 se eleva y desciende repetidamente bajo la carga nominal, con el brazo principal girando 180° y el brazo alimentador de alambre girando 320°, y se somete a ciclos de arranque y parada. La prueba verifica la ausencia de vibraciones, holgura o grietas por fatiga. Si no se presenta ninguno de estos problemas durante una hora de prueba dinámica, el producto se considera conforme.

Una vez que las pruebas estáticas y dinámicas hayan cumplido con los estándares requeridos, el departamento de control de calidad colocará las etiquetas y sellará el producto con un certificado de conformidad, autorizando así su comercialización.

El brazo de soldadura por resorte Xutai Machinery SPT-505 se utiliza ampliamente en:

● Fabricación de maquinaria de construcción

● Fabricación de estructuras de acero

● Fabricación de componentes y automóviles

● Construcción naval

● Producción de recipientes a presión

● Fabricación de equipos para el transporte ferroviario

● Fabricación de maquinaria pesada

Ya sea para estaciones de soldadura a gran escala o para líneas de producción en masa, el sistema se puede personalizar para satisfacer requisitos específicos.

Como fabricante especializado en equipos auxiliares de soldadura, Xutai Machinery cuenta con una sólida trayectoria en el sector desde hace 15 años, manteniendo un enfoque constante en la investigación, el desarrollo y la innovación del brazo de soldadura con resorte y el alimentador de alambre SPT-505. Gracias a un sistema de producción consolidado, una gestión de calidad rigurosa y una amplia experiencia en proyectos, ofrecemos a nuestros clientes soluciones de brazos de soldadura que brindan un rendimiento estable y una calidad confiable.

Para adaptarse a las diferentes distribuciones de talleres y requisitos de producción, Xutai Machinery ofrece una amplia gama de opciones de instalación y servicios de personalización. Ayudamos a las empresas a optimizar la configuración de sus estaciones de soldadura, mejorar los entornos de trabajo y aumentar la eficiencia y la productividad, brindando así un sólido apoyo para el desarrollo de talleres de soldadura modernos.
